碳纖維加固圖紙常見錯誤解析,碳纖維加固圖紙常見錯誤深度解析與防范
維加固圖紙常見錯誤解析:一是標注不規范,如未明確碳纖維規格、層數等關鍵信息,或標注符號混淆;二是尺寸偏差,構件尺寸與實際不符,導致材料裁剪和施工困難;三是節點處理不當,連接處未詳細繪制,影響加固效果;四是忽視特殊部位,如轉角、洞口等未作針對性設計,這些錯誤易造成施工誤解、材料浪費和安全隱患,需設計人員提高專業度,嚴格審核圖紙,確保其準確無誤,

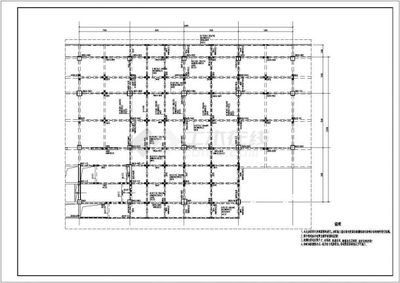

碳纖維加固圖紙常見錯誤解析
1. 尺寸標注錯誤
在碳纖維加固圖紙中,尺寸標注是至關重要的部分,它直接關聯到制造工藝和施工過程。常見的錯誤包括尺寸標注不準確、遺漏關鍵尺寸等。例如,如果標注的碳纖維布長度或?qū)挾扔姓`,可能會導致材料采購和施工過程中出現問題,進而影響加固效果。
2. 幾何符號標注不清
幾何符號標注用于表示工件或構件之間的幾何關系,如角度、平面等。如果幾何符號標注不清楚或不準確,可能會導致施工人員在實際操作中產生誤解,從而影響施工質量和加固效果。
3. 表面處理要求不明
圖紙中應明確標注生產部件表面的特征,如光潔度、粗糙度等。如果這些要求標注不清或缺失,可能會導致施工人員在處理碳纖維布表面時無法達到設計要求,影響粘貼效果和加固質量。
4. 材料選擇錯誤
圖紙中應明確標注所使用的碳纖維布和其他相關材料的規格和型號。如果材料選擇錯誤或標注不清,可能會導致使用不適合的材料,影響加固效果和結構安全。
5. 計算公式錯誤
圖紙中可能包含計算公式,用于描述零件的特征和屬性。如果計算公式有誤,可能會導致施工過程中出現偏差,影響加固效果。
6. 缺乏詳細的施工說明
圖紙中應包含詳細的施工說明,包括施工順序、粘貼方法、固化時間等。如果這些說明不完整或不清楚,可能會導致施工人員在操作時出現錯誤,影響加固效果。
7. 驗收標準不明確
圖紙中應明確標注驗收標準和檢查方法,以確保施工質量符合要求。如果驗收標準不明確,可能會導致施工完成后無法準確判斷加固效果,影響結構安全。
結論
在進行碳纖維加固圖紙的審查和制作時,應特別注意上述常見錯誤,確保圖紙的準確性和完整性。這不僅能夠提高施工效率,還能確保加固效果和結構安全。
