《斯維爾三維算量軟件操作指南》詳細介紹了該軟件的核心功能與操作流程，幫助用戶高效完成建筑工程量計算工作，軟件基于三維建模技術，支持土建、鋼筋、安裝等多專業算量，通過智能識別CAD圖紙或手動建模快速生成工程量模型，操作流程分為新建工程、導入圖紙、構件識別、模型調整、工程量計算及報表輸出六大步驟，重點功能包括自動識別梁板柱等構件、沖突檢查、實時三維可視化校對，以及靈活調整計算規則以滿足各地定額要求，軟件還提供批量修改、跨圖層操作等快捷工具，顯著提升復雜工程的處理效率，最后生成的工程量清單可與計價軟件無縫對接，實現從算量到計價的一體化作業，該指南特別強調了模型校驗與計算結果復核的重要性，確保數據精準性，適用于造價咨詢、施工企業等不同場景的工程計量需求。

斯維爾三維算量軟件操作指南

1. 安裝步驟
   • 從官網下載斯維爾三維算量軟件（版本12.1.1.8）后解壓，雙擊SETUP.EXE開始安裝。
   • 點擊下一步，接受協議。
   • 選擇單機鎖，點擊下一步，開始安裝。
   • 安裝過程中，選擇定額庫，可自行選擇所在地區的定額庫。
   • 安裝成功，點擊完成。
2. 基本算量模型搭建流程

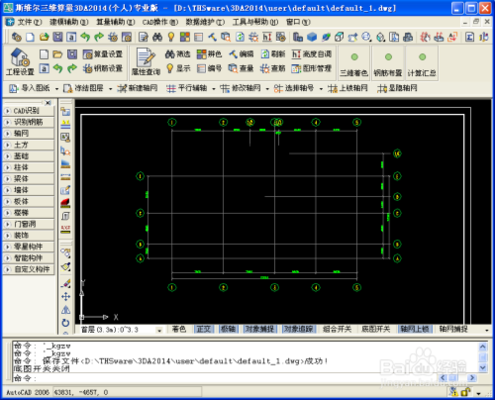

   • 識別軸網：主要用來定位構件，對算量沒多大影響。
   • 識別柱體：完成所有柱體布置。
   • 布置柱筋：一個構件編號只要要布置一次鋼筋，完成所有柱編號鋼筋布置。
   • 識別梁體：完成所有梁體布置。
   • 布置梁筋：一個構件編號只要要布置一次鋼筋，完成所有梁編號鋼筋布置。
   • 布置板體：完成所有板體布置。
   • 布置板筋：每個板的鋼筋都需要單獨布置。
   • 布置砌體墻：門窗不用留洞口，墻滿鋪。
   • 布置門窗洞口：軟件自動扣減。
   • 布置裝飾：比如墻面貼磚、抹灰，地面貼磚，天棚抹灰、吊頂，屋面、外墻保溫，衛生間防水等等。
   • 計算匯總：得出工程量。
   • 導出所需報表。
3. 主要功能操作

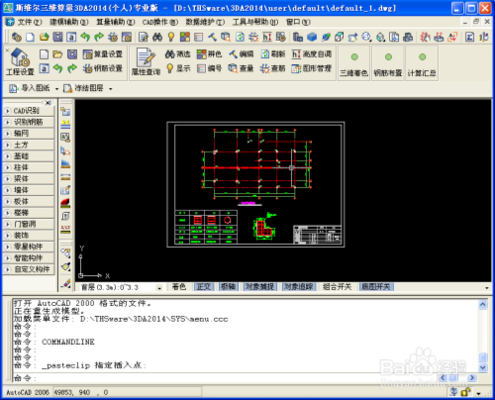

   • CAD識別算量：基于CAD平臺（2006至2012版的32位AutoCAD或2010至2012版64位AutoCAD，建議使用2006、2011版AutoCAD）的三維算量，采用世界領先的CAD導圖識別技術，無縫共享CAD電子圖數據。能識別不規范的二維CAD圖，快速計算出土建和鋼筋工程量，更能一鍵識別三維建筑設計圖。
   • 圖紙對比功能：通過新版圖紙和舊版圖紙比對，生成差異報告，并在新版圖紙中標顯差異位置，達到快速查找圖紙變化的目的，可解決圖紙版本多、圖紙比對難、成本評估難的問題。
   • 圖對量功能：通過圖紙數據與模型構件數據比對，生成圖對量報告，標注圖紙與模型構件的差異位置，可提高審核效率、檢查精確性。
   • 樓梯間快速布置：各種樓梯樣式一鍵布置，還支持多層樓梯一鍵布置，并且有“畫”樓梯功能，可以高效、快速、靈活地布置樓梯。
   • 工程數據自動對比：導入不同人做的同一個工程，軟件智能分析兩個工程各層、各類構件的做法工程量或實物量差異、鋼筋差異，并可及時審核，輸出報表，使對量工作更智能高效。
   • 自動掛接做法：軟件不僅可以一鍵掛接清單，還有定額子目，項目特征自動準確描述，還能自動輸出鋼筋定額匯總表。自動掛接做法的模板開放靈活可修改。
   • 連體基坑繪制：采用繪制坑口、設置參數方式快速生成坑基，可完美解決坑基、連體坑基的模型搭建及其鋼筋的智能計算。
   • 構件加腋操作：提供梁、墻、條基等構件的加腋模型及算量，兼容行業流行的常見加腋設計方案，可無縫解決構件及鋼筋部位的加腋計算。
   • 柱筋平法操作：可對照柱表鋼筋大樣圖，利用軟件提供的鋼筋線條繪制及鋼筋編輯系統快速生成柱鋼筋計算模型，同時可以查看鋼筋三維。
