維疲勞壽命測試技術是確保復合材料應用可靠性的關鍵環節，該技術涵蓋多種測試項目，如S-N曲線、低周與高周疲勞強度等，通過精確測量與數據分析，可深入了解材料在不同載荷模式下的疲勞性能，疲勞壽命預測方法多樣，包括基于斷裂力學和損傷力學的模型，需綜合考慮纖維取向、界面結合等因素，實驗還需關注碳纖維復合材料在拉伸和壓縮下的不同失效特征，以及復雜載荷環境下的疲勞行為。

碳纖維疲勞壽命測試技術

引言

碳纖維復合材料因其優異的力學性能，在航空航天、能源建筑、軍事工業等領域得到了廣泛應用。碳纖維復合材料相較于金屬材料，具有耐腐蝕、耐疲勞、比強度、比模量等優勢。因此，研究碳纖維復合材料的疲勞壽命測試技術對于確保其在實際應用中的安全性和可靠性至關重要。

疲勞壽命測試的意義

疲勞壽命測試是為了評估材料或結構在反復加載條件下的性能和壽命。在實際使用中，汽車零部件和其他結構可能會受到周期性的交變應力，直到最終發生破壞。這種破壞通常發生在一定的里程或循環次數之后，這就是所謂的疲勞壽命。通過疲勞壽命測試，可以模擬實際使用中的反復拉伸、壓縮、彎曲、扭轉和彎折等疲勞實驗，并評估零部件的使用壽命。

碳纖維疲勞壽命測試流程

材料選取與樣片制備

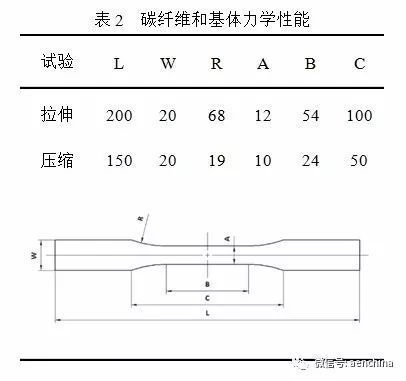

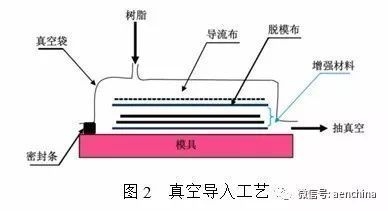

碳纖維復合材料由基體和增強相構成，其力學性能因其層內力學性能呈現出特有的復雜性。因此，研究通常采用碳纖維復材的疲勞壽命曲線來描述這種疲勞行為。樣片取自單獨制備的碳纖維平紋機織布上，碳纖維的單束選用3k纖維絲的型號，基材選用環氧樹脂。通過真空導入工藝進行成型，得到碳纖維復合材料層合板的制品。

力學性能試驗

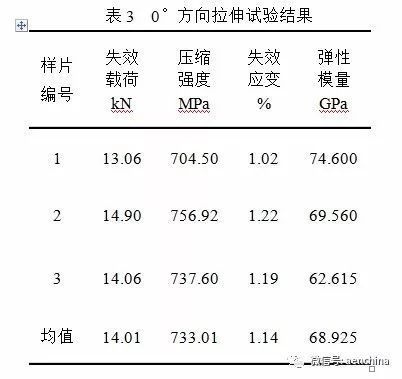

力學性能試驗包括準靜態力學性能試驗和疲勞力學性能試驗。準靜態力學性能試驗通過液壓力學試驗機、機械式引伸計及激光引伸計等試驗設備完成。疲勞力學性能試驗則關注加載頻率和碳纖維復合材料的疲勞壽命之間的關系。

疲勞壽命預測模型

基于準靜態和疲勞力學性能試驗，研究不同載荷模式下的失效行為。進而基于Kawai CLD模型研究碳纖維復合材料疲勞壽命預測方法，提出橫幅和變幅載荷作用下的碳纖維復合材料結構疲勞壽命預測流程，為后續結構設計提供理論基礎。

影響因素

碳纖維復合材料的疲勞壽命受到多種因素的影響，包括混凝土表面處理方式、膠黏劑類型、覆蓋層厚度、應變幅值和復材厚度等。例如，混凝土表面處理方式對有效黏結長度有顯著影響，打磨后有效黏結長度約為7.5cm，而清洗后約為11.5cm。此外，膠黏劑類型也會影響有效黏結長度，導熱膠黏劑的有效黏結長度約為12.5cm，而丙烯酸酯膠黏劑的有效黏結長度約為9.5cm。

結論

碳纖維疲勞壽命測試技術是一個復雜的過程，涉及材料選取、樣片制備、力學性能試驗和疲勞壽命預測等多個環節。通過這些測試，可以準確評估碳纖維復合材料在實際應用中的性能和壽命，從而確保其在各種極端條件下的可靠性和安全性。

碳纖維疲勞壽命預測新模型

碳纖維復合材料疲勞測試標準

碳纖維疲勞測試設備選型指南

碳纖維疲勞壽命影響因素分析
